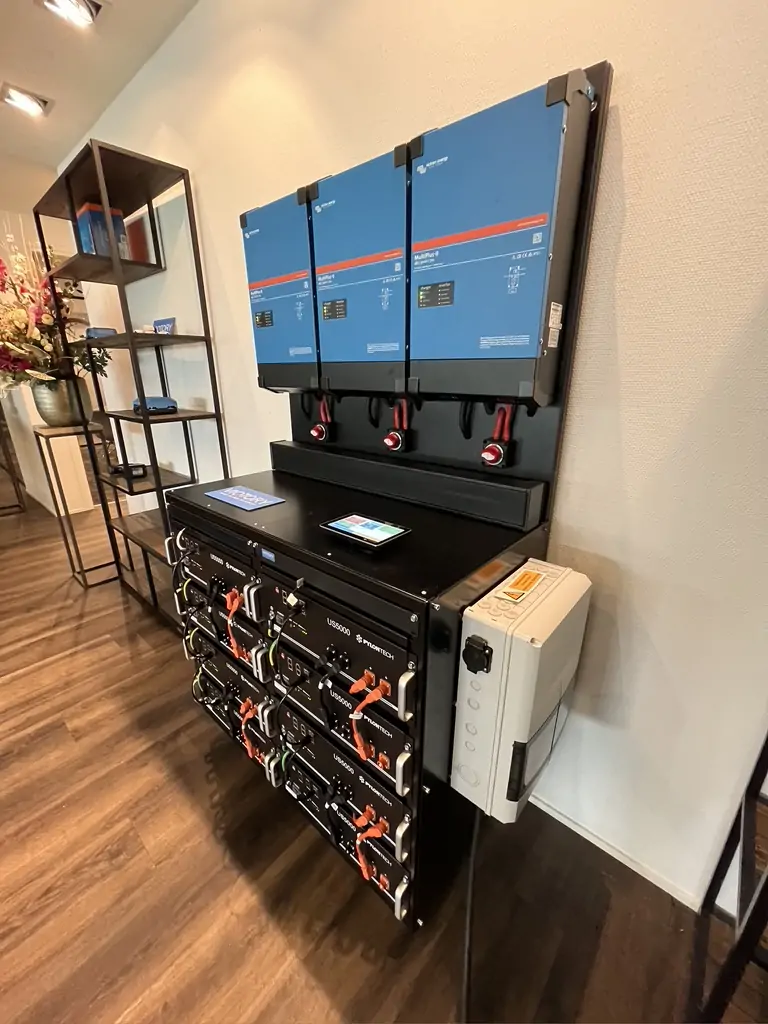

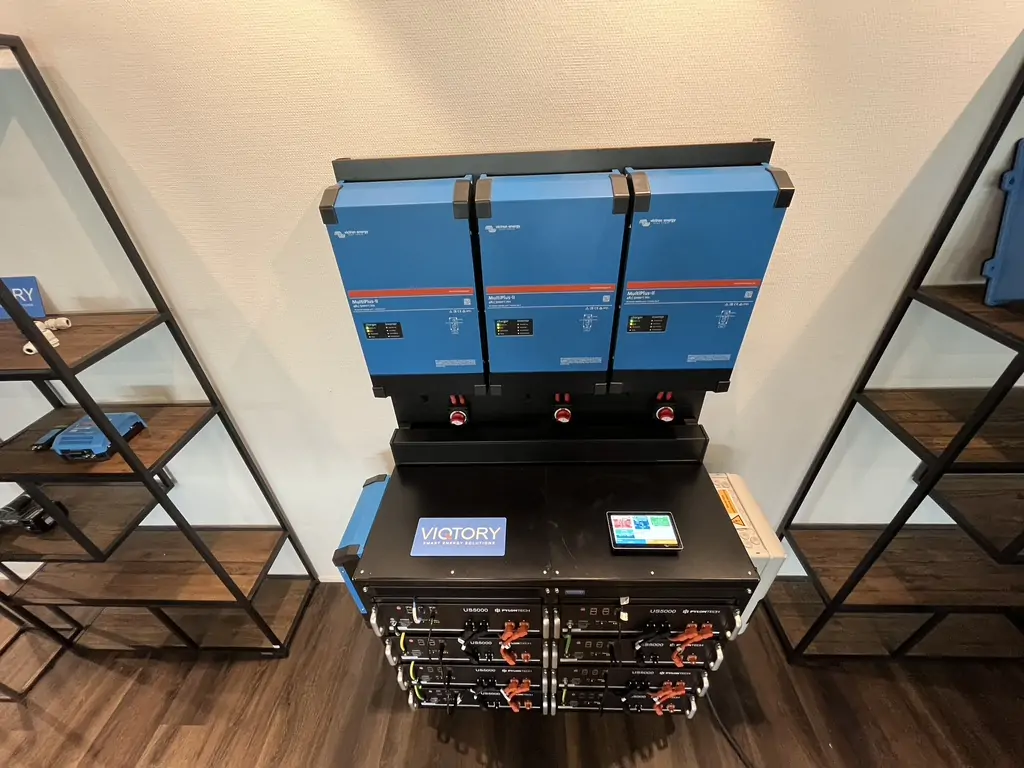

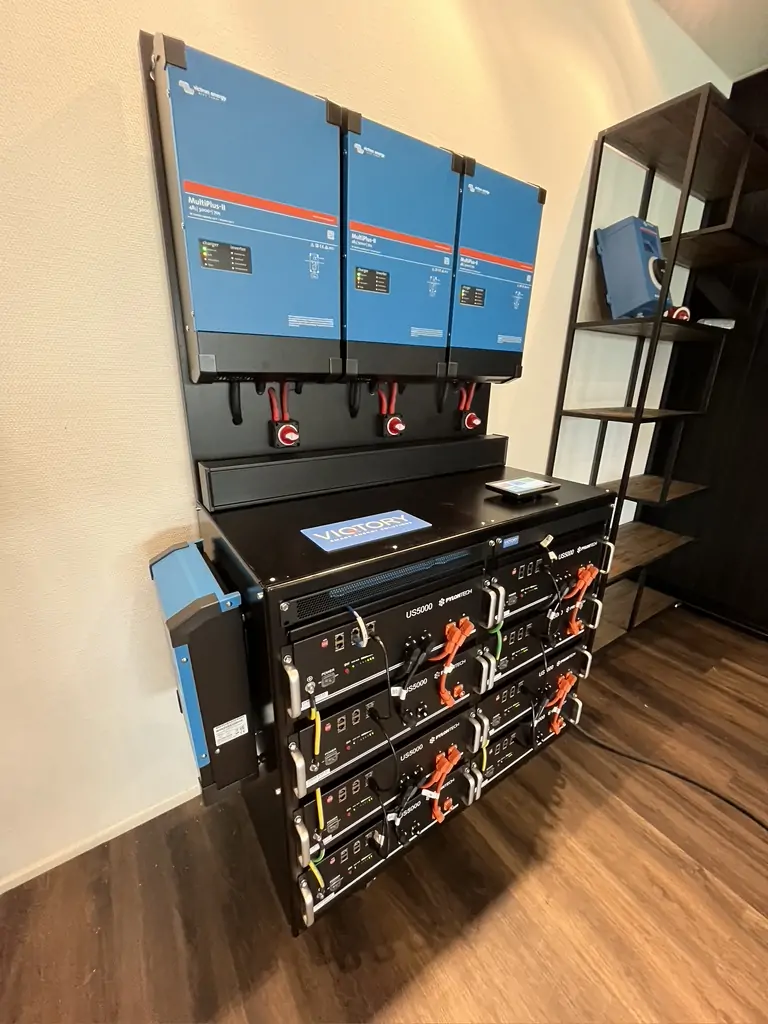

38,5KWh - 15KVA - 3Fasen - ESS Rack

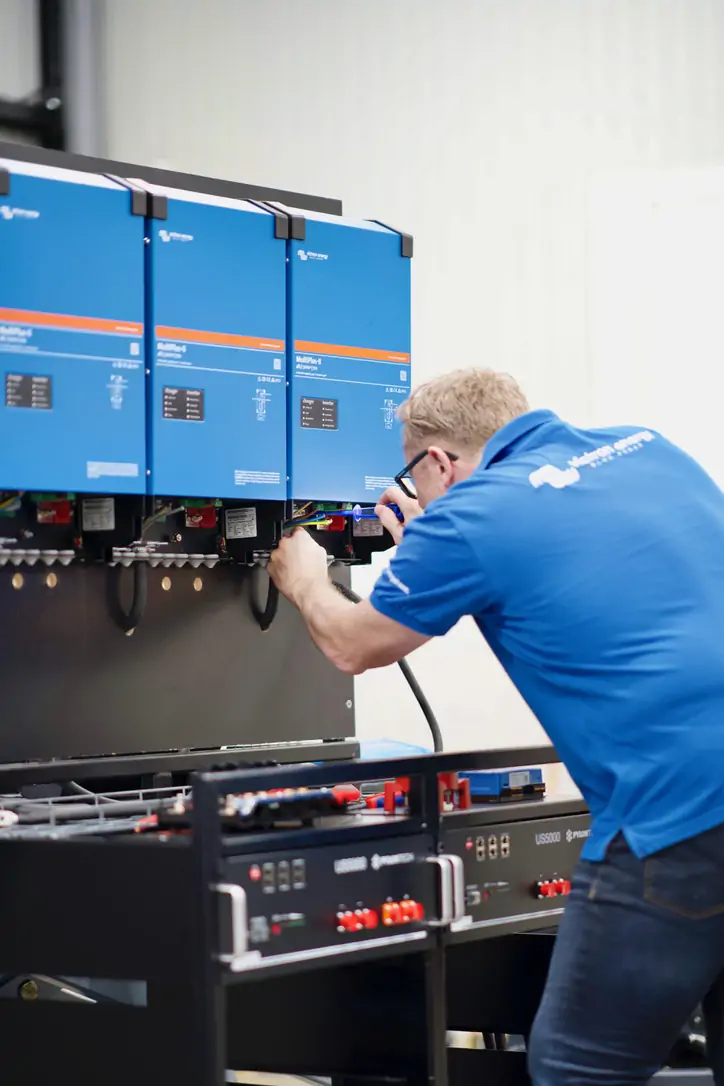

Viqtory produceert voorgeinstalleerde racks die gemakkelijk op lokatie kunnen worden geinstalleerd. De racks zin speciaal ontwikkels om de ESS onderdelen zo veilig, efficient en netjes mogelijk te huisvesten. Het oog wil ook wat. De racks zijn uitgevoerd met 3 Multiplus II of Quattro omvormers, 19 inch LFP ACCU's, een 1000A DC bus, een AC schakelkast met een bypass switch en een Energie Management Systeem. Alles volledig afbedraad en geconfigureerd. Deze racks kunnen in alle soorten en maten worden gemaakt. Van 9KVA tot 90KVA. Optioneel kunnen PV laders worden geplaatst.

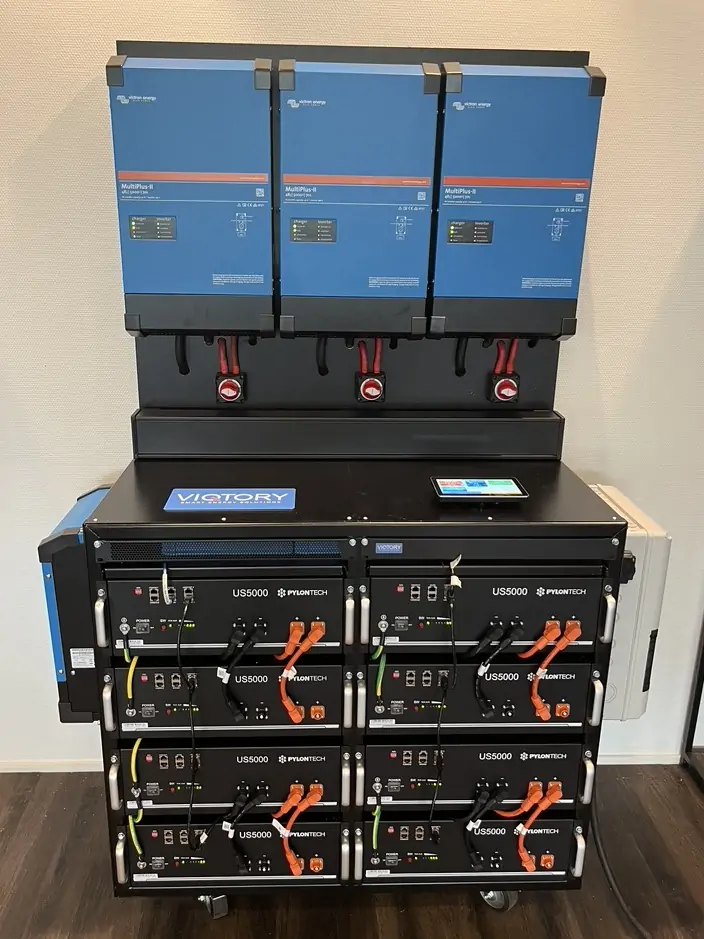

Victron energie opslag racks

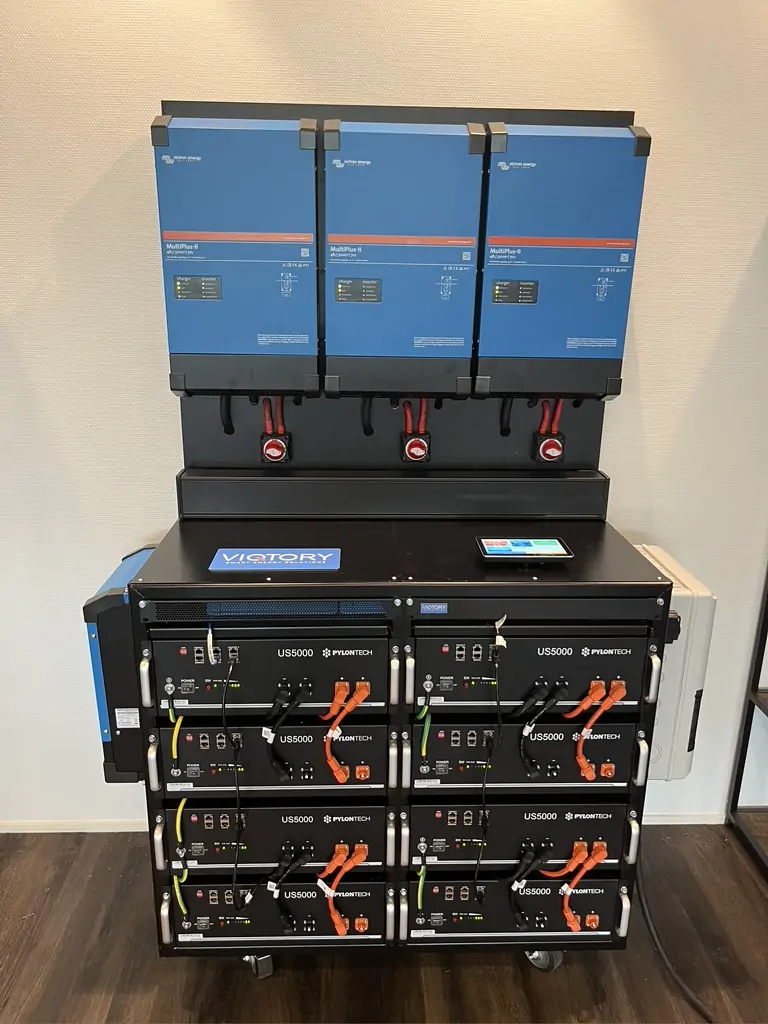

DIt is een rack voor 8 batterijen en 3 kleinere omvormers we hebben ook standaard racks met 12 batterijen voor 3 grotere omvormers tot 3 x 15KVA, de racks kunnem naar behoefte geschakeld worden. Een stelregel is dat er ongeveer 2 tot 3  x het totale omvormer vermogen aan batterijen aanwezig moet zijn.

Meer over dit product?

Offerte Aanvragen
Viqtory icon

Standaard maar toch op maat gemaakt.


Wij bieden modulaire op maat gemaakte energieopslagsystemen (ESS) voor bedrijven woningen en mobiele toepassingen. Ontwerp en realiseer samen met ons je eigen opslagsysteem.

Zo kun je er onder andere voor kiezen om je zonne-energie rechtstreeks op te slaan in je accu, te handelen met je dynamische energiecontract en om het systeem overal ter wereld te beheren.

Alles werk naadloos samen in hetzelfde Victron ECO systeem.

Veilig - Betrouwbaar - Efficient - Duurzaam

Viqtory icon

Onderscheidend


Viqtory Smart Energy profileert zich door de modulaire prefab systemen uiterst strak af te werken in een uniek zelf ontwikkeld frame waar alle apparatuur veilig en passend is gemonteerd. Zo kunnen PV accu laders en PV omvormers makkelijk toegevoegd worden en geintegreerd in het luxe EMS systeem van Victron.

Als we iets opleveren willen we trots zijn op het geleverde werk. Dat bevorderd de betrouwbaarheid en veiligheid van elektriciteit.


Victron apparatuur installeren on ontwerpen
Viqtory icon

Overal toegang


Via het Victron VRM webportaal kun je op je laptop of telefoon overal je eigen systeem beheren , monitoren en updaten. Behalve dat er dus een touch screen scherm op de unit is geplaats ter bediening van het systeem kun je dus ook via een Webportaal (VRM) de status van je systeem zien.

Je ziet je batterij lading, of er teruggeleverd wordt aan het net of dat er gebruik gemaakt wordt van het net. De opbrengst van je zonne installaties, het verbruik van je woning of bedrijfspand, oneindig veel grafieken met informatie enz.

Met dynamische ESS zie je de tarieven van vandaag en de volgende dag gecombineerd met de planing voor de komende 24 uur op het gebied van eigen verbruik, accu laden of ontladen enz.

Victron Demo VRM Portaal

Victron VRM scherm
Viqtory icon

Specificaties

Soort Rack
Rack met  38,4KWh LFP Accu's en 3 x 5KVA omvormer in 3 Fasen opstelling geschakeld.
Formaat  HxBxD in mm1730 x 1005 x 560 mm op zwenkwielen of op heftruck / pompkar kokers.
Vermogen omvormer laders
3 x 5KVA = 15KVA  - 3 x 70A DC laden
3 x 4KW = totaal 12KW
Let op bij max 25 graden omgevings temperatuur.
DC - BUS
1000A , omvormers DC  afgezekerd op 125A en geschakeld met 275A DC schakelaars.
Energie managment Systeem
Victron Cerbo GX met touch screen en mogelijkheden voot peak shaving , tarrief gestuurd laden, online beheer en monitoring portaal VRM enz.,
Accu's
ruimte voor 8 stuks 19" LiFePo4 LFP batterijen 48Volt 100Ah
AC Gedeelte

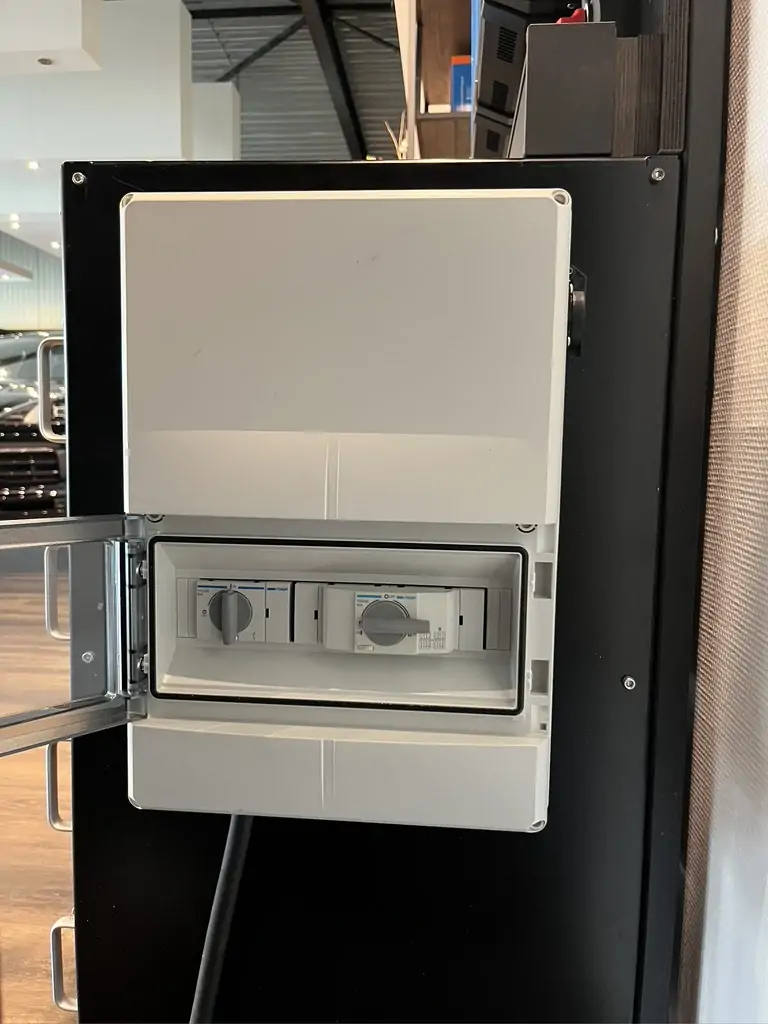

Kunststof AC schakelkast met 63A hoofdschakelaar voor de AC in en een 63A Bypass schakelaar voor AC out. Bij onderhoud kan het tijdelijk worden overbrugt. Bedrading 6mm2. tevens 2 x een 230V stopcontact.
Prefab
Het rack is volledig afbedraad en geconfigureerd / geprogrammeerd volgens afgesproken setup.
Installatie
Het systeem heeft op klant lokatie enkel een voeding vanaf het net (na de hoofdschakelaar meterkast)  nodig en een kabel terug naar de afgaande groepen. Verder is een Wifi of LAN internet aansluiting nodig om het systeem te kunnen monitoren en besturen en om de benodigde data in te lezen.


Viqtory icon

Opties

DC PV Zonne lader
De Accu's kunnen dan rechtstreeks worden opgeladen met zonnepanelen, er zijn twee versies beschikbaar
RS 450/100

Max 5760 Wp panelen  / 450 Volt / 100A
Twee tracker voor totaal ongeveer 14 x 405Wp

RS 450/200Max 11600 Wp panelen  / 450 Volt / 200A
Vier trackers voor totaal ongeveer 28 x 405Wp


Prijzen
Af magazijn stadskanaal
Installatie op lokatie
Optioneel kunnen de racks op lokatie worden geplaatst in overleg met uw huis installateur.
Monitoring
Voor een klein bedrag per maand houden we uw installatie in de gaten en reageren op allarmen.
Update Service
We kunnen periodiek op afstand alle software in de apparatuur up to dat houden.
Energie meters
Soms kan het nodig zijn energie meters toe te voegen om de netbelasting te meten of om AC PV omvormers van niet ondersteunde merken (die geen Modbus ondersteuning hebben) uit te lezen. Dit om de EMS regeling vlekkeloos te laten werken.
Auto Laders

We kunnen een 11/22 Kwh Victron autolader meeleveren die volledig zijn geintegreerd in het Victron EMS systeen en dus automatisch kan gaan laden als er bijvoorbeeld een overschot aan zon is.

Voor een 11 KW lader is een 16A 3F groep nodig

Voor een 22 KW lader is een 32A 3F groep nodig
Houdt er rekening mee dat er dan afdoende omvormer vermogen en hoofdzekeringen aanwezig zijn.

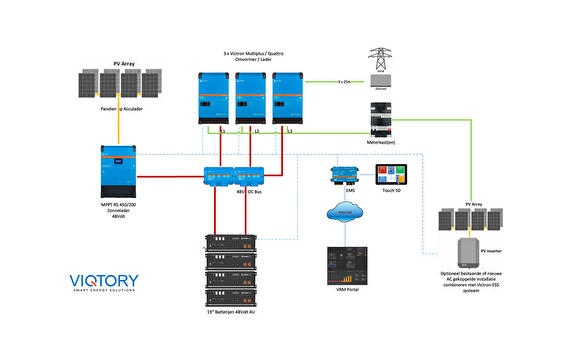

Victron Design ESS
Viqtory icon
  • Viqtory icon

    Slimme Prefab
    ESS RAcks

    Turnkey slimme energieopslag

  • Viqtory icon

    Monitoren en
    beheren van je stroom

    Via elk apparaat veilig te volgen en besturen

  • Viqtory icon

    Energie opwekken
    en opslaan

    Opslaan van zonne-energie

  • Viqtory icon

    Specialist in
    Off Grid installaties

    Onafhankelijke energie voorziening

  • Viqtory icon

    Slimme Prefab
    ESS RAcks

    Turnkey slimme energieopslag

  • Viqtory icon

    Monitoren en
    beheren van je stroom

    Via elk apparaat veilig te volgen en besturen

  • Viqtory icon

    Energie opwekken
    en opslaan

    Opslaan van zonne-energie

  • Viqtory icon

    Specialist in
    Off Grid installaties

    Onafhankelijke energie voorziening

Viqtory icon

Veiligheid


Veiligheid en elektriciteit zijn onlosmakelijk verbonden. Vaak worden zaken over accu's in de media uit het verband getrokken. 9 van de de 10 x is het enkel ondeugdelijke montage. hierbij vragen en antwoorden.

JA de accus's die wij gebruiken zijn de zogenaamde LFP batterijen die zijn gebouwd op basis van LiFePo4 techniek. lithiumijzerfosfaat. Deze batterijen zijn speciaal ontwikkeld voor deze toepassingen en hebben geen last van zaken als zelfontbranding bij beschadiging. Deze techniek is op basis van enveloppen met droge elektroliet in plaats van de Lithium Ion cellen zals we die vroeger kenden.

Verder zijn deze batterijen voorzien van een uitgebreid batterij management systeem die de cellen constant monitoren op een tiental punten zoals temperartuur, celspanning onballans, overspanning, overstroom enz.

Nee de batterijen die wij gebruiken werken op een veilige lage DC spanning van 48 Volt. Aanraking is ongevaarlijk. De nieuwste generatie (Chinese) batterijen werken op hoogspanning. Daarbij is aanraking van de DC bus wel levensbedreigend.

De LiFePo4 batterijen die wij gebruiken zijn van merken met een lange trackrecord die zich bewezen hebben in de markt en zijn gecertificeerd door Victron.

Het is natuurlijk wel zaak altijd voorzichtig te zijn met de 230V kant van de omvormers, maar dat was natuurlijk altijd al zo.

Viqtory icon

Betrouwbaarheid


Je wilt zo lang mogelijk gebruik maken van je installatie en onbezorgd genieten van een constante toevoer van onafhankelijke elektriciteit.
hierbij vragen en antwoorden.

De levensduur is afhankelijk van de intensiviteit van de belasting, dus met hoeveel kracht er wordt geladen en ontladen. Levensduur is varierend tussen de 6000 tot 7000 ontladingen. Dat is dus al snel  20 tot 25 jaar. Garanties varieren van 2 tot 5 jaar verschillend per leverancier.

Victron is een Nederlandse firma die al generaties lang is gespecialiseerd in laders omvormers en vermogenselectronica. Zij hebben een lange track record op het gebied van degelijkheid, performence en bertrouwbaarheid. De laatste jaren hebben ze zich op de kaart gezet door hun slimme Energie Management Systemen en hun online monitoring en beheer portalen. Op dit moment het beste wat er te koop is.

De chinese merken proberen concurerend te zijn maar zijn op het gebied van de EMS sofware nog niet te vergelijken. Tevens zijn deze vaak gebouwd op basis van gevaarlijke hoogspannings accu's.
